Технические характеристики

• Дискретные входы:
•  – гальваническая развязка;
•  – напряжение гальванической развязки: 1500В;
•  – количество входов: 14;
•  – тип входа: «сухой контакт» (напряжение на разомкнутом контакте 12В, ток через замкнутый контакт 10 мА).
• Аналоговые входы:
•  – количество входов: 4;
•  – тип входа: 0 - 20 мА.
• Дискретные выходы:
•  – количество независимых выходов: 3;
•  – максимальный допустимый ток: 16А при 220 В;
• Измерение параметров нагрузки:
•  – фазные напряжения;
•  – фазные токи;
•  – активная, реактивная, полная мощности;
•  – коэффициент мощности;
•  – учет активной потребленной электроэнергии;
•  – снятие ваттграммы за период качания СК , ПЦ;
•  – Пределы контроллируемых токов: от 1 до 250 А;
•  – Пределы регулирования уставки мощности перегрузки (суммарной по трем фазам) Р_ном : 1 - 65500 Вт с шагом 1 Вт;
•  – Пределы регулирования уставки мощности холостого хода (суммарной по трем фазам) Р_хх : 1 - 65500 Вт с шагом 1 Вт;
•  – Пределы регулирования уставки мощности максимальной защиты P_мз : 1 - 65500 Вт с шагом 1 Вт;
•  – Пределы регулирования уставки минимального рабочего тока (исходя из мощности электропривода и схемы включения станции), 1 - 100 А с шагом 1 А;
•  – Время задержки срабатывания защитного отключения по превышению мощности перегрузки, T_ном регулируемое в пределах: от 0 до 120 сек, шаг - 1 сек;
•  – Время задержки срабатывания защитного отключения по мощности холостого хода, T_хх регулируемое в пределах: от 0 до 600 сек, шаг - 1 сек;
•  – Время задержки срабатывания защитного отключения по мощности максимальной защиты, T_мз регулируемое в пределах: от 0 до 10 сек, шаг - 0.1 сек;
•  – Время задержки срабатывания защитного отключения по выходу напряжения за уставки U_min U_max T_min T_max - регулируемое в пределах: от 0 до 120 сек, шаг - 1сек;
•  – Время задержки срабатывания защитного отключения при неполнофазном режиме (напряжение на любой из фаз U < 100 В), фиксировано и составляет: 3 сек;
•  – Время задержки (блокирования) срабатывания защиты при пуске, фиксировано и составляет: 3 сек;
•  – Время задержки на включение при самозапуске в режиме «УЗЭП \ Автомат» - изменяется случайным образом в интервале: от 5 до 30 сек;
•  – Время задержки на включение по внешнему входу, в режиме «КП \ Автомат» - фиксировано и составляет: 2 сек;
•  – В режиме «Автомат», звуковая сигнализация перед пуском двигателя.
• Встроенная периферия:
•  – последовательный порт RS-485 оптоизолированный, скорость 2400 -19200 бод. Протокол MODBUS, MODBUS ELAM;
•  – конфигурационный последовательный порт RS-232, скорость 19200 бод.
• Электропитание: сеть переменного тока от 176 до 330 В, 50 Гц
• Резервное электропитание: постоянное напряжение +12 В.
• Потребляемая мощность: не более 10 ВА.

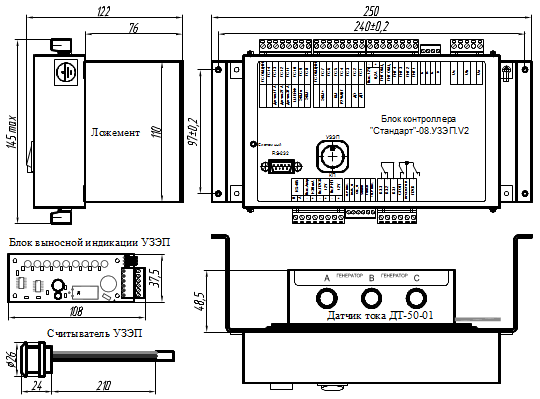

• Габаритные размеры: указаны на рисунке, мм.
• Масса: не более 1.5 кг
• Рабочий температурный диапазон: от -40°С до +55°С
